Галерея принципиальных теплотехнических схем содержит наиболее популярные решения в области обвязки котельных и топочных разных мощностей с применением инновационного оборудования.

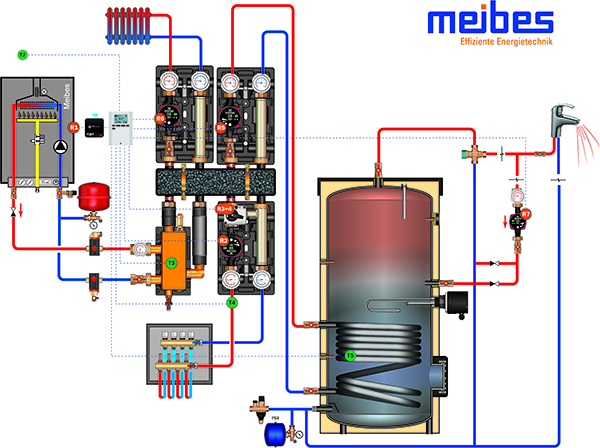

          Вариант №1.0 Котел, радиаторы, теплый пол, ГВС.

Инженерное решение для отопления и горячего водоснабжения зданий с тепловой нагрузкой до 85 кВт реализовано на базе современного газового или электрического котла. Система включает два независимых отопительных контура: радиаторное отопление и теплые полы.

Отопление:

• Радиаторный контур реализован с помощью насосной группы Meiflow UK 1", обеспечивающей эффективную циркуляцию теплоносителя.
• Контур теплых полов подключен через смесительную насосную группу Meiflow MK 1, что позволяет точно поддерживать комфортную температуру поверхности пола.
• Гидрострелка Meibes MHK с пропускной способностью до 3 м³/ч обеспечивает гидравлическую развязку котла и отопительной системы, стабилизируя работу всей установки.

Горячее водоснабжение:
Приготовление ГВС осуществляется в бойлере косвенного нагрева Flamco Duo, подключённом через ту же насосную группу UK 1". Это позволяет организовать приоритетный нагрев воды при высокой скорости загрузки бака.

Фильтрация и защита:

• На подающей линии установлен сепаратор воздуха Flamcovent, предотвращающий образование коррозии и повышающий эффективность работы горелки.
• На обратной линии установлен сепаратор шлама FlamcoClean, обеспечивающий удаление микрочастиц и загрязнений из системы.

Автоматизация:
Вся система управляется погодозависимым контроллером Meitronic W10, который:

• Регулирует температуру радиаторного контура в зависимости от наружной температуры.
• Управляет смесителем MK в контуре теплых полов для поддержания заданного теплового режима.
• При достижении определённой температуры воздуха автоматически отключает отопление.
• Обеспечивает приоритетный нагрев ГВС.
• Поддерживает недельное программирование режимов отопления и ГВС для снижения расхода энергии.

Современные функции:

• Возможность управления котлом по дискретному сигналу или по аналоговому сигналу 0–10 В — идеально подходит для современных модульных котлов и тепловых насосов.
• Удалённое управление через мобильное приложение (опционально).

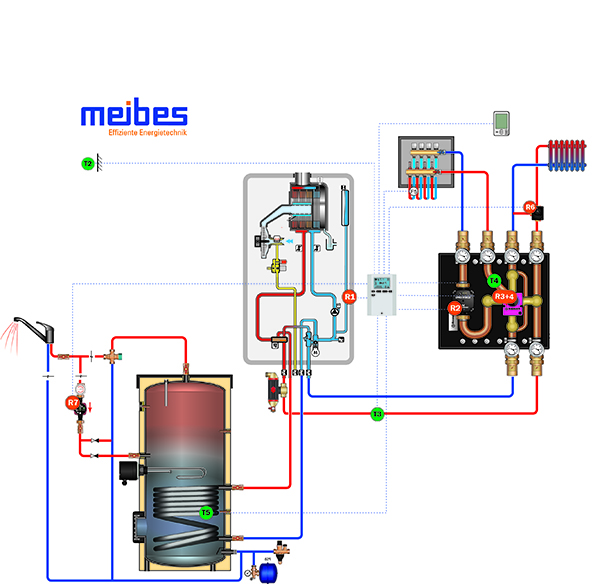

     Вариант №1.1 Конденсационный котел, радиаторы, теплый пол, ГВС.

 Система теплоснабжения мощностью максимум до 50 кВт с газовым конденсационным котлом и отопительными контурами радиаторного отопления и контуром теплых полов. Обвязка построена на смесительном блоке нового поколения RendeMIX, который позволяет котлу работать в любом режиме с обраткой минимальной температуры и соответственно с максимально возможным КПД, то есть с минимальным потреблением газа.

Идея насосной группы  RendeMIX в включении радиаторного отопления и теплых полов последовательно и как следствие максимальное выхлаждение обратки конденсационного котла, то есть даже при температуре подачи на радиаторы 75 оС обратка на котел будет ниже 45 оС.

Контур радиаторного отопления отсекается трехходовым клапаном по достижению комнатной температуры заданного значения и система продолжает поддерживаться только теплыми полами, то есть экономично и комфортно.

Горячая вода поддерживается при заданной температуре и греется в приоритете по отношению к отоплению, через трехходовой клапан котла (либо внешний клапан при отсутствии такового в котле).

Система работает под управлением погодозависимого контроллера Meitronic W10, с возможностью недельного программирования отопительных контуров. Комнатная цифровая панель дистанционно управляет отопительной установкой с индикацией всех рабочих температур, атмосферной влажности и барометрического давления.

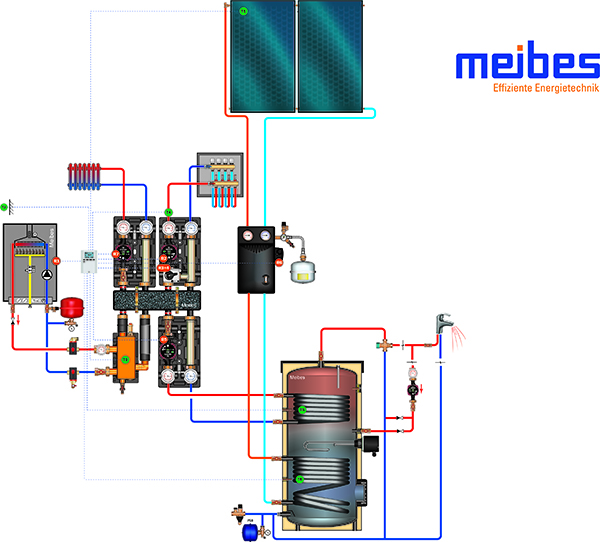

           Вариант №1.2 Котел, солнечные коллекторы, радиаторы, теплый пол, ГВС.

Котельная идентичная первому варианту, отличие в поддержке нагрева  горячей воды двумя плоскими солнечными коллекторами FKF которые позволяют нагревать до 300 литров горячей воды за один день в бивалентном бойлере ESS-PU . Солнечные коллекторы обеспечивают самостоятельный нагрев горячей воды в межсезонье и летом, система позволяет на 80% ежегодно закрывать нагрев горячей воды за счет энергии солнца, экономя при этом до 500 куб. метров природного газа ежегодно и увеличивая срок службы газового котла, за счет уменьшения часов его работы. Электронный регулятор Meitronic W20 который управляет солнечной насосной станции М 3/4  имеет функцию обратного выхлаждения и защиты солнечных коллекторов от закипания, которые работают по принципу выброса из емкости избытка тепла в ночное время в реверсном режиме, для того что бы иметь возможность принять энергию солнца на следующий день.

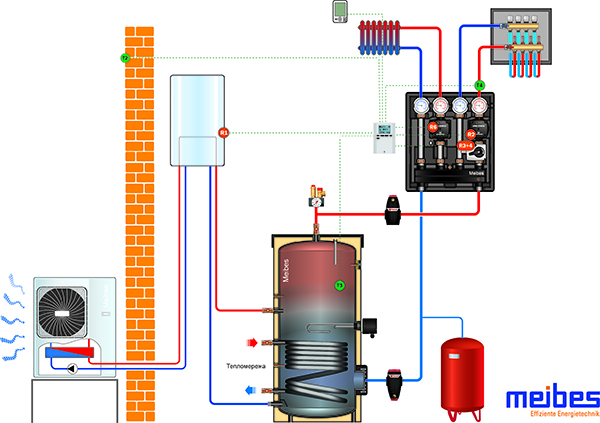

       Вариант № 1.3 Тепловой насос, теплосеть, радиаторы, теплый пол.

Котельная с тепловым насосом типа Воздух-Вода который работает на покрытие нагрузки радиаторного отопления и теплых половгидравлично реализованных через насосносмесительный блок KombiMIX. Потребители работают под управлением погодозависимого контроллера Meitronic W10, который управляет тепловым насосом по шине 0-10В.

Тепловой насос включен на потребителей через бак аккумулятор с теплообменником, который может работать на прием тепла как от городской сети (рабочее давление 25 бар) так и от системы солнечных коллекторов. Бак аккумулятор может работать как в режиме зима-отопление так и в режиме лето-холод, главной задачей которого является уменьшение тактования воздушного теплового насоса и как следстиве увеличение его рессурса.

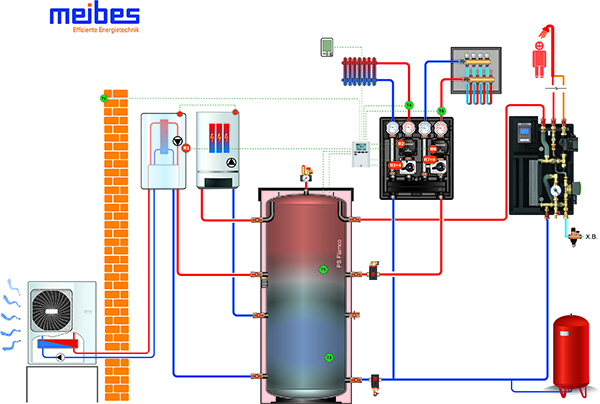

       Вариант №1.3.1 Тепловой насос, электрокотел, радиаторы, теплый пол, ГВС.

Котельная с тепловым насосом типа воздух-вода до заданной точки бивалентности и электрокотлом как пиковым источником при морозах под управлением контроллера Meitrinic W20. Теплогенераторы работают на покрытие нагрузки радиаторного отопления и теплого пола, реализованного через блок KombiMix и систему проточного приготовления горячей воды станцией LogoFreash. Буферная емкость аккумулирует тепловую энергию для покрытия нагрузки как системы отопления так и ГВС.

Преимущества проточной станции LogoFreash по сравнению с баком косвенного нагрева - одна бочка в котельной вместо двух, санитарная вода всегда свежая, нет необходимости проводить режим термической дезинфекции, тепловой насос греет буферную емкость на максимальной мощности, не ограничен теплообменником бака косвенного нагрева.
